Laseri lõikamismasina struktuur ja tööpõhimõte analüüs

Laserilõikamismasinad on tõhusad lõikamisriistad, mida kasutatakse laialdaselt kaasaegses tootmises, eriti metallide, mittemetallide ja mitmesuguste materjalide töötlemiseks. Täpse konstruktsiooni disaini ja võimsa funktsionaalsuse korral saavad need masinad täita keerulisi lõikeülesandeid suure täpsuse ja kiirusega. See artikkel pakub põhjalikku analüüsi laserlõikamismasina põhikomponentide ning nende funktsioonide ja põhimõtete kohta.

1. laserlõikamismasina põhikomponendid

Lasergeneraator

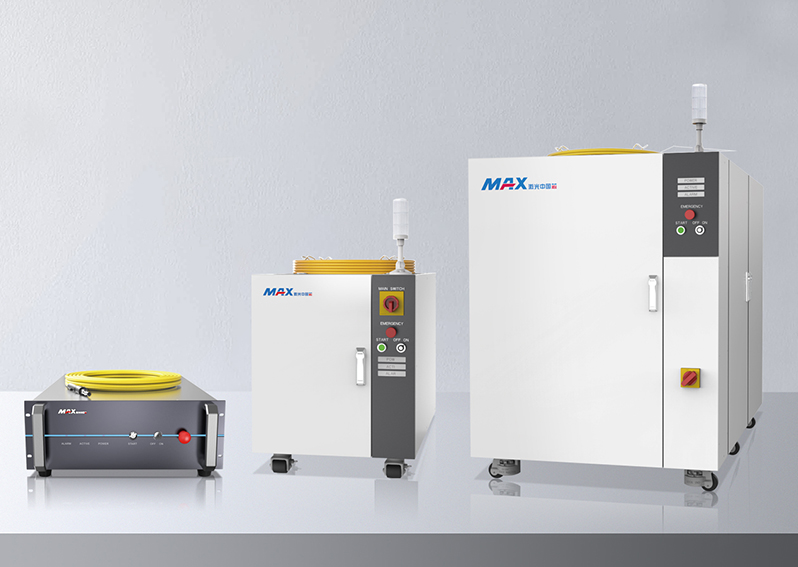

Funktsioon: laserigeneraator on laserilõikamismasina põhikomponent, mis vastutab suure energiatarbega laserkiirte tootmise eest.

Põhimõte: Lasergeneraator kiirgab ergutamisallika toimimisel kõrge intensiivsusega ühevärvilisi lasereid läbi laseri söötme (näiteks gaas, tahke või pooljuht). Laserilõikamismasinates kasutatavate levinumate laserite tüübid hõlmavad süsinikdioksiidi ja kiudaineid.

Optiline süsteem

Funktsioon: Optilise süsteem vastutab laserkiire edastamise eest lasergeneraatorist lõikepeale ning reguleerimise laser fookuse ja tala kvaliteedi reguleerimise eest.

Põhimõte: optiline süsteem sisaldab tavaliselt peegleid, läätsi ja optilisi kiude. Laserkiir juhendatakse ja keskendub nende komponentide kaudu, et tagada laseri täpne positsioneerimine ja kontsentratsioon. Kiudlaserlõikamismasinad kasutavad laseri otselõikepeale otse edastamiseks optilisi kiude, samal ajal kui CO2 laserlõikamismasinad kasutavad laseri edastamiseks peeglit.

Lõikepea

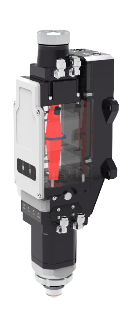

Funktsioon: Lõikepea toimib laseri lõikamismasina "tööriistana", keskendudes laserkiire tooriku pinnale, kontrollides samal ajal ka gaasivoolu suunda.

Põhimõte: Lõikepea sisaldab läätsi ja keskendumispeeglit, et keskenduda laserkiirele tooriku lõikepiirkonnale. Lisaks on lõikepea varustatud lisagaasi otsikuga, mis puhub sulametalli ära, et tagada sujuv lõikamine ja kõrge kvaliteet.

Liikumissüsteem

Funktsioon: liikumissüsteem võimaldab laseri lõikamismasinal teostada täpseid kahemõõtmelisi või kolmemõõtmelisi lõikeliikumisi.

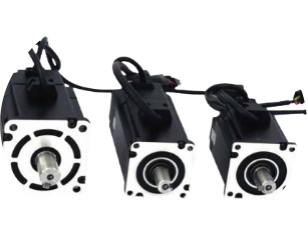

Põhimõte: liikumissüsteem koosneb ajamimootoritest, rööbastest, servomootoritest ja täppisülekande komponentidest. Numbrilise juhtimissüsteemi (CNC) kaudu tagab liikumissüsteem laseripea kõrgeima liikumise piki x-, y- ja z-telge, tagades lõiketee ja tooriku täpse joondamise.

CNC juhtimissüsteem

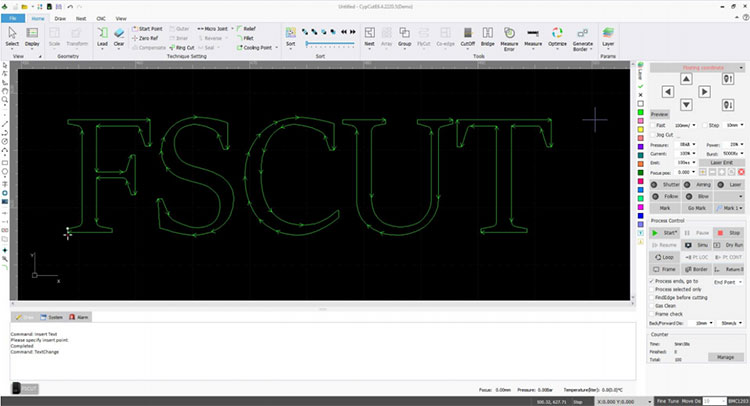

Funktsioon: CNC -süsteem vastutab laserlõikamismasina üldise juhtimise ja ajastamise eest, mis täpselt haldab lõikeprotsessi iga detaili.

Põhimõte: CNC -süsteem reguleerib selliseid parameetreid nagu laservõimsus, lõikekiirus, söödakiirus ja fookus, mis põhineb sisendlõikamise kavandil või programmil, tagades, et lõikamisprotsess sujub. Kaasaegsed laserlõikamismasinad kasutavad tavaliselt täiustatud arvutipõhiseid juhtimissüsteeme, pakkudes kõrget automatiseerimist.

Jahutussüsteem

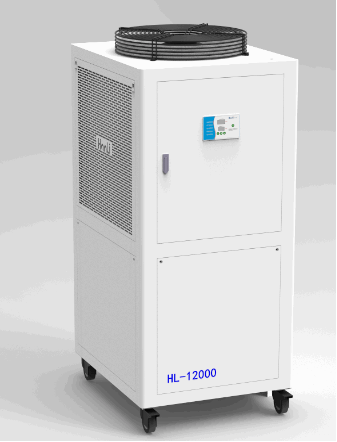

Funktsioon: jahutussüsteem hoiab ära kriitiliste komponentide, näiteks lasergeneraatori ja lõikamise pea ülekuumenemise suure võimsusega laseriga töö ajal, tagades masina stabiilse jõudluse ja täpsuse.

Põhimõte: jahutussüsteem kasutab võtmekomponentide temperatuuri reaalajas reguleerimiseks vett või õhujahutust, hoides ära soojuse kogunemise, mis võib jõudlust negatiivselt mõjutada. Tavaliselt sisaldab see jahutusvedeliku paaki, pumba ja soojusvahetit.

Heitgaasisüsteem

Funktsioon: väljalaskesüsteem eemaldab lõikeprotsessi käigus tekkinud suitsu ja kahjulikud gaasid, tagades puhta töökeskkonna ja masina korraliku töö.

Põhimõte: laseri lõikamine tekitab märkimisväärses koguses suitsu ja kahjulikke gaase. Heitgaaside süsteem kasutab nende osakeste eemaldamiseks lõikepiirkonnast tolmu kogumise seadmeid ja ventilatsiooni kanalid, tagades puhta ja ohutu töökeskkonna.

2. laserlõikamismasina tööpõhimõte

Laserilõikamismasina tööpõhimõtte võib kokku võtta järgmiselt: Lasergeneraator toodab suure võimsusega laserkiir, mis edastatakse optilise süsteemi kaudu lõikepeale. Seejärel keskendub lõikepea laserkiir tooriku pinnale. Laseri kõrge kuumus sulab või aurustab materjali, samal ajal kui lisagaasid puhuvad sulamaterjali ära, täites täpse lõiku.

Laseri lõikamise eelised:

Kõrge täpsus: Laserkiir on äärmiselt hea, võimaldades mikroni tasemel täpsust.

Kiire lõikamine: Laserlõikamine pakub suurt lõikekiirust, eriti õhukeste lehtmaterjalide puhul.

Kontaktivaba töötlemine: Laseri lõikamine on kontaktprotsess, vältides mehaaniliste tööriistade kulumist.

Huawei laser

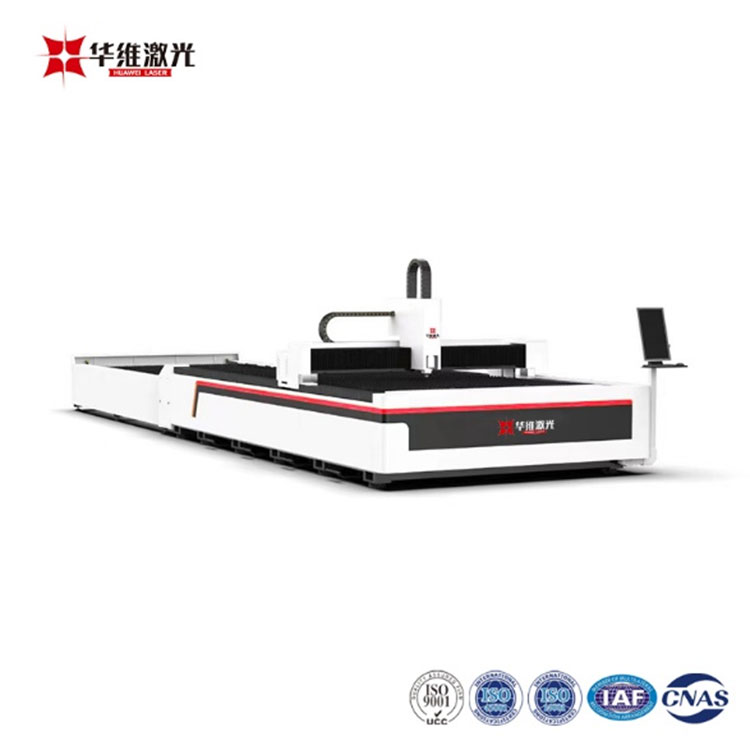

Laserseadmete tööstuse juhtiva tootjana kasutab Huawei laser aastaid tehnoloogilisi uuendusi ja teadmisi, et pakkuda suure tõhususega, stabiilseid ja täpseid laseri lõikamislahendusi. Huawei laseri valimine tähendab enamat kui lihtsalt suure jõudlusega laserlõikamismasina omandamist; See tähendab usaldusväärse partneri omandamist, mis on pühendunud teile toetamisele kogu tootmisreisi vältel. Arenenud tehnoloogia ja tähelepaneliku teenusega Huawei Laser's30000W Exchange-Platform Fiber Laseri lõikamismasin Pakkuge erakordset täpsust ja kiirust, vastates erinevate tööstusharude vajadustele.
