Käikude ja nagide roll laserlõikamismasinates

Laserilõikeseadmetes toimib käigukastide ja rack -süsteem põhikomponendina, mängides otsustavat rolli liikumise täpsuses ja stabiilsuses. Täpse võrgustiku kaudu annab see võimsuse saavutada lõikamispea mitme telje koordineeritud juhtimine, tagades laseri lõikamisprotsesside tõhususe ja täpsuse.

Põhimõtted ja funktsioonid

Täpse ülekandemehhanism

Käigud edastavad pöördemomenti hammaste kaasamise kaudu, pakkudes kõrget ülekande efektiivsust (> 98%) ja täpseid käiguvahelisi suhteid. See võimaldab kiiruse ja pöördemomendi täpset reguleerimist, juhtides lõikepea, et viia mikroni tasemel töötlemiseks keerulised x/y/z-telje liikumised (± 0,01 mm).

RACKILISED OMADUSED

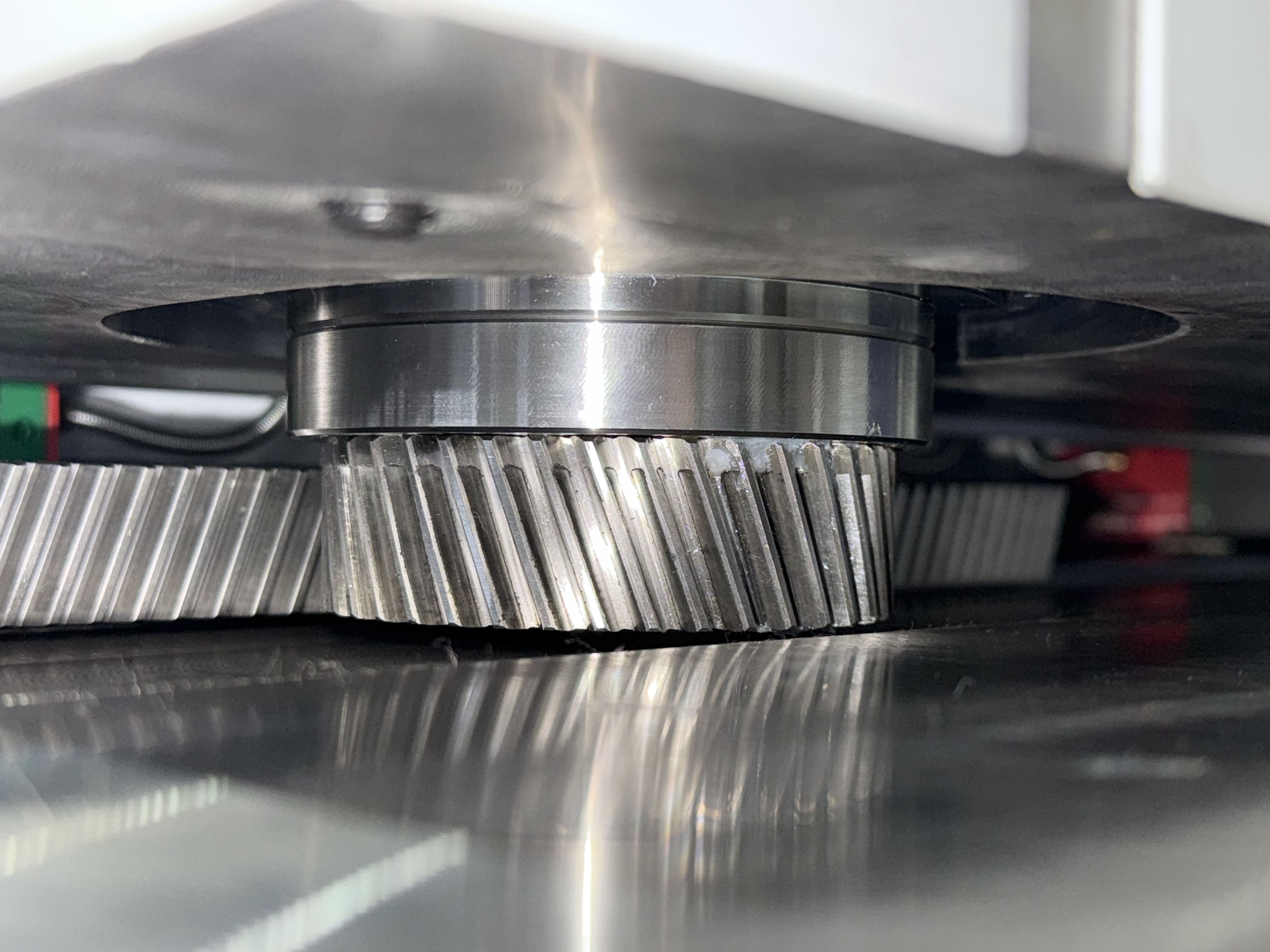

Riiul on lineaarsed hambaprofiilid, mis on samaväärsed silindriliste käikudega, millel on lõpmatu pigi ringid. Laserlõikurid kasutavad tavaliselt sirgeid või spiraalseid nagi. Kiirete, ülitäpsete rakenduste jaoks on eelistatud spiraalsed riiulid, millel on kõrgema kontaktisuhtega (> 30% paranemine), sujuvam ülekanne ja madalam müratase (<65 dB).

Tööstuse peamised eelised

Mitme telje positsioneerimine: RACKS ja SEROTO MOTORID KOOSTUSTAMISEKS POSITAMISE TÄPSUSE TÄHELEPANU ± 0,01 mm.

Kõrge dyamic reageerimine: optimeeritud käigukasti disain toetab 2G kiirendust 200 m/min lõikel.

Täiustatud kandevõime: hammaste spiraalne kaasamine suurendab kontaktpinda, vähendades ühehamba koormust 15-20% ja pikendades komponendi eluiga 20 000 tunnini.

Hooldussuunised

Kokkutuleku ülevaatus: tagage käikude joondamise tolerants ≤0,02 mm ühtlaste kontaktmustritega.

Kliirensi kontroll: hoidke tagasilööki 0,05-0,08 mm piires; Null-backlash-operatsioon on keelatud.

Häälendusjuhtimine: kasutage ISO VG220 käigukasti koos täiendusega iga 500 tööaja järel.

Ohutusmeetmed: paigaldage paljastatud käikude jaoks IP54-reitinguga kaitsekatted; Vältige töö ajal kontakti.

Rikete tuvastamine: ebanormaalseks vibratsiooniks (> 50 μm amplituud) või müra (> 75 dB) (> 75 dB) viivitamatu väljalülitamine.
